Product Details
Nguồn gốc: Trung Quốc
Hàng hiệu: JIAYAO/RUNXI/OEM/ODM
Chứng nhận: ISO9001:2008
Số mô hình: EN853 1SN/SAE100 R1
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1 mét
Giá bán: US$ 1 Meter
Điều khoản thanh toán: L/C, T/T
Vật liệu: |
cao su nitrile |
khả năng: |
Ống dầu cao su |
Màu sắc: |
Màu đen |
Tên sản phẩm: |
Vòng ống thủy lực dây xích |
Ứng dụng: |
Hệ thống làm mát dầu |
Tiêu chuẩn: |
SAE100/DIN En853 |
Vật liệu: |
cao su nitrile |
khả năng: |
Ống dầu cao su |
Màu sắc: |
Màu đen |
Tên sản phẩm: |
Vòng ống thủy lực dây xích |
Ứng dụng: |
Hệ thống làm mát dầu |
Tiêu chuẩn: |
SAE100/DIN En853 |

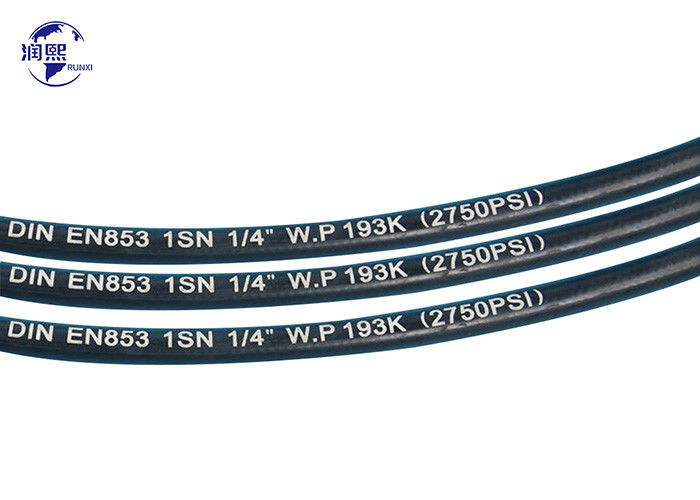

DIN EN853 1SN
Cấu trúc sản phẩm:
Một ống thủy lực áp suất cao thép dây cao su đan xen - ống này phải bao gồm một ống bên trong cao su tổng hợp chống dầu, một dây thép duy nhất gia cố đan xen,và một vỏ cao su tổng hợp chống dầu và thời tiết.
|
Kích thước
|
Kích thước
|
ID |
W.D
|
Bệnh quá liều
|
W.P.
|
P.P.
|
Huyết áp |
min B.R
|
W.T
|
||||||||
| mm | Inch | Khoảng phút | Tối đa | Khoảng phút | Tối đa | Khoảng phút | Tối đa | Tối đa | Mpa | Psi | Mpa | Psi | Mpa | Psi | inch | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Vòng ống áp suất cao được làm từ cao su bên trong, cao su trung bình, một lớp gỗ dây, và cao su bên ngoài.
Một dây thép cao su trói cao áp lực thủy lực Hạt:
Vòng ống này phải bao gồm một ống bên trong bằng cao su tổng hợp chống dầu, một thép thép duy nhất được gia cố và một nắp cao su tổng hợp chống dầu và thời tiết.
Mục đích:Thích hợp cho các chất lỏng thủy lực dựa trên dầu mỏ và nước.
Nhiệt độ hoạt động:-40 oC ~ +100 oC.
Một ống thủy lực được sử dụng ở bất cứ nơi nào trong một hệ thống thủy lực đòi hỏi một kết nối linh hoạt giữa hai cổng chất lỏng.Một ống thủy lực là một ống cao su tổng hợp được bao quanh bởi một số loại độ bền linh hoạt tăng cường cuộn dây, chẳng hạn như kim loại hoặc sợi, và sau đó được phủ trong một xác cao su khác
1Các lớp cao su bên trong và bên ngoài được làm bằng cao su tổng hợp với khả năng chống dầu tuyệt vời.
2Lớp củng cố được làm bằng vật liệu sợi hóa học mạnh mẽ.
3Nhiệt độ của môi trường truyền là - 40 - + 55 oC.
Áp suất nổ: hơn 4 lần áp suất làm việc.
|
công thức 规格 Kích thước
|
英制 规格 Kích thước
|
径 bên trong ID
|
增强层直径 W.D
|
径 ngoài Bệnh quá liều
|
tối đa áp suất làm việc W.P.
|
áp suất thử nghiệm P.P.
|
最小 爆破压力 Huyết áp
|
最小 - ¥曲半径 min B.R
|
trọng lượng W.T
|
||||||||
| 最小 | tối đa | 最小 | tối đa |
A 型
|
AT 型
|
||||||||||||
| mm | Inch | Khoảng phút | Tối đa | Khoảng phút | Tối đa | Khoảng phút | Tối đa | Tối đa | Mpa | Psi | Mpa | Psi | Mpa | Psi | inch | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
