Product Details
Nguồn gốc: Trung Quốc
Hàng hiệu: JIAYAO/RUNXI/OEM/ODM
Chứng nhận: CE, ISO9001
Số mô hình: Ống cao su Ferrule 00110 00210 03310 00400
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: US$ 1/Piece
Điều khoản thanh toán: L/C, T/T
Chứng nhận: |
CE, ISO9001 |
Áp lực: |
Áp suất cao |
Nhiệt độ làm việc: |
nhiệt độ cao |
Loại sợi: |
Chủ đề nội bộ |
Cài đặt: |
Loại tay áo |
Vật liệu: |
Đồng thau/Nhôm/Thép |
Chứng nhận: |
CE, ISO9001 |
Áp lực: |
Áp suất cao |
Nhiệt độ làm việc: |
nhiệt độ cao |
Loại sợi: |
Chủ đề nội bộ |
Cài đặt: |
Loại tay áo |
Vật liệu: |
Đồng thau/Nhôm/Thép |

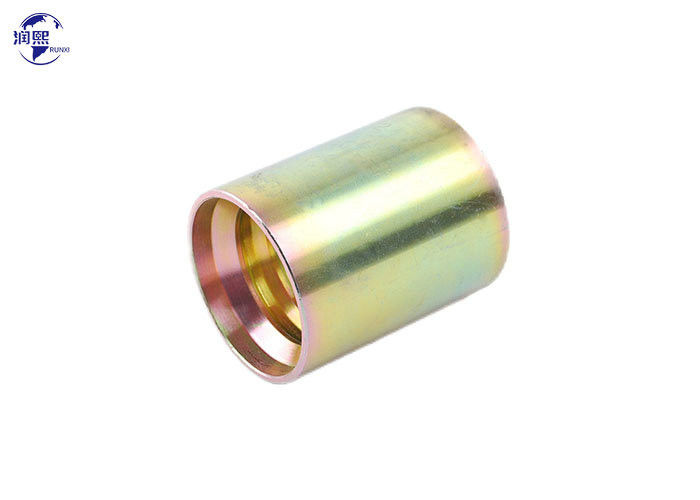

Vòng sắt ống thủy lựcđược thiết kế để buộc chặt ống vào thiết bị, tạo ra một kết nối chống rò rỉ.
Có sẵn trong các hình dạng và kích thước khác nhau để phù hợp với các loại ống và kích thước khác nhau.
- Ferrule cho vòi sợi dây xoắn / xoắn ốc
- Ferrule cho SAE 100R1AT/DIN20022 1ST Hose
- Ferrule cho ống ống SAE 100R1AT/DIN20022 1SN
- Ferrule cho SAE 100R2AT/DIN20022 2ST ống
- Ferrule cho ống ống SAE 100R2AT/DIN20022 2SN
- Ferrule cho ống 4SH / 4SP / R12
- Ferrule cho ống thermoplastic SAE 100R7
- Ferrule cho ống ống SAE 100R14 PTFE
- Lưỡi liềm cho ống ống SAE 100R5
- Ferrule cho ống thermoplastic SAE 100R13
Các dây thắt này được sử dụng khi nghiền đuôi của ống thủy lực với các đầu nối nam hoặc nữ.
Biểu đồ kích thước của ống ống thủy lực:
| SAE 100R1AT/DIN20022 1SN Xích ống | |||
| Phần NO | HOSE BORE | Kích thước | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Phần không. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| Phần số. | HOSE BORE | Kích thước | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE | 尺寸 DIMENSIONS | |
| Phần số. | 公称内径DN | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
