Product Details
Nguồn gốc: Trung Quốc
Hàng hiệu: JIAYAO/RUNXI/OEM/ODM
Chứng nhận: ISO9001:2008
Số mô hình: Ống mềm áp suất cao
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1 mét
Giá bán: US$ 1/Meter
Điều khoản thanh toán: L/C, T/T
Phân loại nhiệt độ: |
Đường ống nhiệt độ cao/thấp |
Phân loại MPa: |
Đường ống cao áp |
Tiêu chuẩn: |
ASTM, GB, API, DIN, JIS |
Chiều kính: |
13-243mm |
Trung bình: |
Chất lỏng/Khí/Dầu/Hơi nước/Nước/Hóa chất |
Vật liệu: |
Thép không gỉ |
Phân loại nhiệt độ: |
Đường ống nhiệt độ cao/thấp |
Phân loại MPa: |
Đường ống cao áp |
Tiêu chuẩn: |
ASTM, GB, API, DIN, JIS |
Chiều kính: |
13-243mm |
Trung bình: |
Chất lỏng/Khí/Dầu/Hơi nước/Nước/Hóa chất |
Vật liệu: |
Thép không gỉ |
Vòng ống thép không gỉ kim loại linh hoạt:
Vòng ống linh hoạt kim loại được sử dụng để vận chuyển tất cả các loại môi trường là một loại yếu tố linh hoạt được tạo thành từ ống xoáy bằng thép không gỉ bao gồm lớp trama bên ngoài,một hoặc nhiều lớp dây hoặc dây đai thép lưới, với các khớp hoặc vòm ở cả hai đầu.
Vòng ống kim loại linh hoạt có thể được sử dụng rộng rãi trong các hệ thống như nước, hơi nước, dầu nóng và khí với khả năng chống áp và cấu trúc linh hoạt.
Chúng được sử dụng để dẫn chất lỏng, bù đắp các vấn đề phát sinh từ việc lắp đặt và hấp thụ rung động và mở rộng.
Các ống kim loại linh hoạt có thể được củng cố bằng cách nêm gấp đôi để tăng khả năng chống áp và điều kiện môi trường.Nó cũng có thể được củng cố bằng suối với độ dày dây khác nhau hoặc bằng các vết thương dải để kéo dài tuổi thọ của họ cho môi trường nghiêm trọng hơn
Đặc điểm:
√ Kháng ăn mòn
√ Chống nhiệt độ cao, chống nhiệt độ thấp
√ Trọng lượng nhẹ
√ Khối lượng nhỏ
√ Độ linh hoạt tốt
Các loại kết nối khác nhau:
* BSPT Taper Male,
* BSP Cone nữ với hạt xoay
* BSP Mặt phẳng Đàn bà với hạt xoay
* DIN2828 Camlock cáp
* Phụ kiện NPT
* Các kết nối vòm, mã vòm có thể là DIN2500, ANSI B 16.5, JIS B2210-84
| Loại ống ống kim loại linh hoạt | Vòng ống linh hoạt đan áp cao Vòng ống linh hoạt trói áp suất trung bình Vòng xoắn ốc ống thép không gỉ linh hoạt Ống ống thép không gỉ xoắn ốc linh hoạt Vòng xoắn dây chuyền linh hoạt ống ống thép không gỉ linh hoạt tiêu chuẩn Xây dựng đường ống đan xen |
| Lựa chọn vật liệu | Thép không gỉ 321, 304, 316L |
| Chọn áp suất làm việc | Áp suất cao/Áp suất trung bình/Áp suất thấp |
| Chống nhiệt độ | Nhiệt độ cao/ Nhiệt độ thấp |
| Lựa chọn phụ kiện | Bộ ống ống kim loại linh hoạt có sẵn, với phụ kiện cuối và vảy |
| Ứng dụng | Được sử dụng rộng rãi trong các lĩnh vực dầu mỏ, công nghiệp hóa học, hàng không vũ trụ, luyện kim, điện, khí đốt, xây dựng, cơ khí, xây dựng, sắt và thép, sản xuất giấy, vải, y học,thực phẩm và tàu vận chuyển nước, hơi nước, dầu, hóa chất, vv |
Xây dựng ống ống kim loại linh hoạt
Trọng tâm bên trong:
Thép không gỉ
· Dây ống kim loại linh hoạt có sức mạnh lõi thép không gỉ có sẵn trong thép không gỉ 304, 321 và 316L
· ống thép không gỉ được hình thành thành các đường sóng song song với nhau
· Tùy chọn xoắn / cuộn có sẵn theo yêu cầu

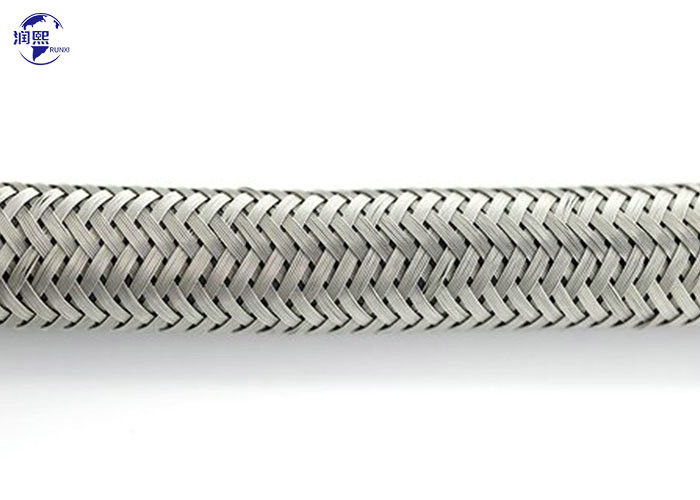

Trọng tâm bên ngoài:
Lớp thép không gỉ đan
· Mua ống ống lõi lợp không lớp, đơn hoặc gấp đôi
· Lớp vảy bên ngoài của vòi ống kim loại linh hoạt được làm từ thép không gỉ 304
· Xem khóa mã lớp nơ ở cuối bảng này
Ưu điểm của ống ống kim loại linh hoạt:
· Tất cả các ống kim loại - lõi thép không gỉ lồi sóng, bán riêng lẻ hoặc với các lớp thép đan
· Độ khoan dung áp suất bao gồm chân không hoàn toàn cho những người được liệt kê trong bảng thông số kỹ thuật dưới đây
· Ứng dụng Nhiệt độ từ Cryogenic đến 1500 ° F
· Đáp ứng hoặc vượt quá ISO 10380 ở áp suất làm việc tối đa
Biểu đồ kích thước ống kim loại linh hoạt:
| Dữ liệu kỹ thuật của ống ống linh hoạt kim loại áp suất cao | |||||||
| Xây tóc | ID | Bệnh quá liều | Tối thiểu.bendradius | Áp suất ở 20°C | Trọng lượng / chân | ||
| lớp | Chế độ tĩnh | Động lực | WP. | huyết áp. | Lbs. | ||
| inch | inch | inch | inch | psi | psi | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Lưu ý: Dữ liệu dựa trên 20 °C. Áp suất sẽ giảm khi nhiệt độ xung quanh tăng. | |||||||
Lò ống kim loại có cấu trúc có thể uốn cong và uốn cong; Đáng tin cậy, nhanh chóng và dễ dàng kết nối với các ống chống áp suất và nhiệt độ tiết kiệm thời gian.
Vòng ống kim loại linh hoạt không thắt lưng loại bỏ các vấn đề về kết nối cứng.và tay áo thay vì gắn với các yếu tố, các ống này có ít thời gian chi tiêu, và bạn có thể tiết kiệm thời gian. ống ống kim loại lỏng là một ống công nghiệp mục đích chung và có sẵn trong các loại thép không gỉ khác nhau bao gồm ss304, 321,316L
Các ống kim loại phức tạp với tuổi thọ dài; thiết lập thực tế, an toàn, nhanh chóng và dễ dàng. Nhờ cấu trúc linh hoạt của chúng, chúng an toàn chống lại rung động và tiếng ồn.
